BK536油缸
瀏覽量：
1000
*超短，大孔徑型回轉油壓缸，全長僅為從來型2/3 。
*內建逆止開關自鎖機構，可防止壓力源故障或配管部損傷時，確保壓力不致逐降，而能持續穩固的夾持工作物。
*安裝時可由后端鎖固定之。
所屬分類：
中空回轉油缸
產品介紹

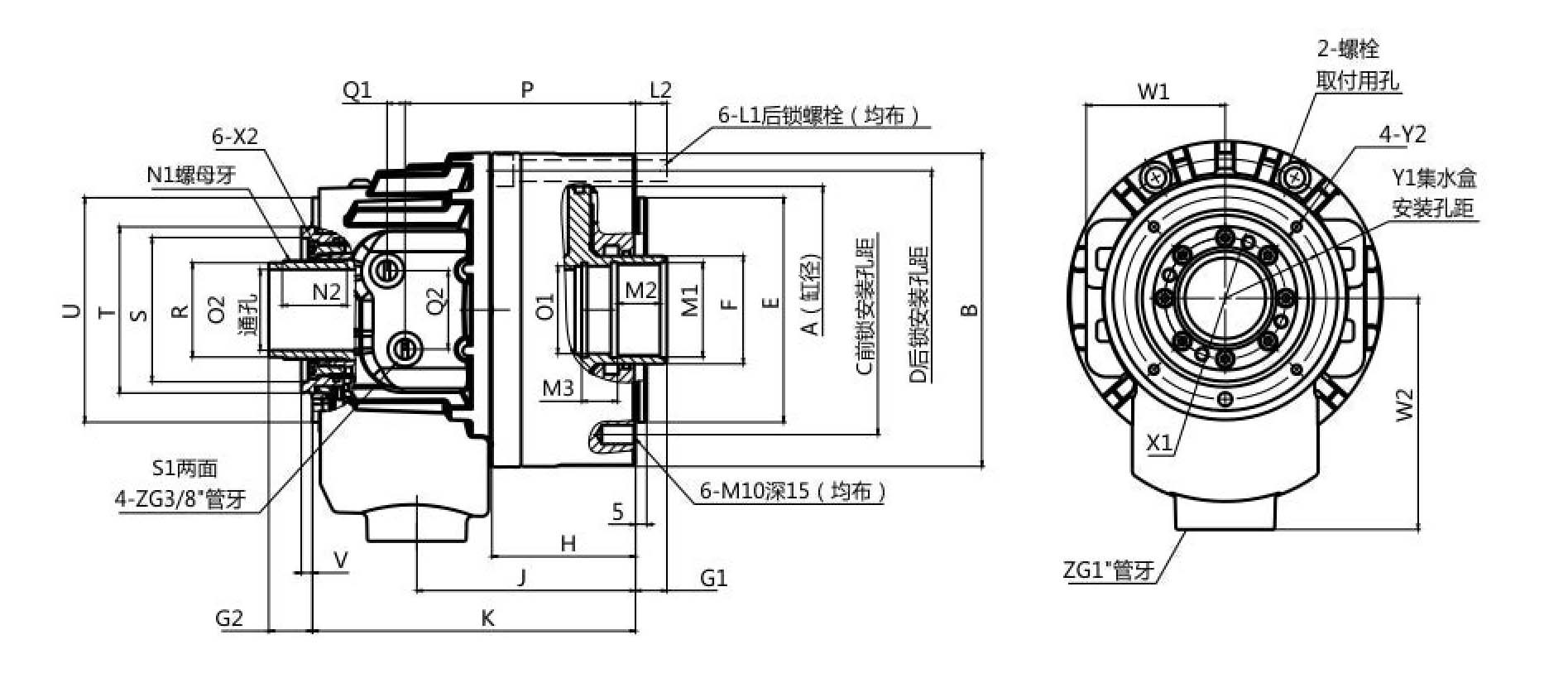

產品參數：
| |
活塞面積 |
行程 |
最高使用回轉數 |
最高使用壓力 |
GD2 kam²Momentof inertia |
重量 |
總洩漏量 |
||
| 押側 | 拉側 | ||||||||
| 尺寸 | 78.4 | 76 | 14 | 6000 | 4.5 | 0.047 | 6.5 | 2.3 | |
| 代號 |
A |
B |
C |
D |
E |
F |
G1 | ||
| Max | Min | ||||||||
| 尺寸 | 110 | 140 | 115 | 124 | 100 | 48 | 14.6 | 0.6 | |
| 代號 |
G2 | H |
J |
K |
L1 |
L2 |
M1 |
||
| Max | Min | ||||||||
| 尺寸 | 32.5 | 18.5 | 64 | 96 | 142 | M8X70 | 15 | M42X1 .5 | |
| 代號 | M2 | M3 | N1 | N2 | 01 | 02 | P | Q1 | |
| 尺寸 | 19 | 16 | M44X1.5 | 28 | 39 | 36 | 100.5 | 8 | |
| 代號 | Q2 | R | S | S1 | T | U | V | W1 | |
| 尺寸 | 32 | 41 | 64 | PT3/8 | 74 | 100 | 2 | 70 | |
| 代號 | W2 | X1 | X2 | Y1 | Y2 | ||||
| 尺寸 | 102.5 | 54 | M4X12 | 90 | M5X6 | ||||
-
